Ansicht Mitigationsberichte
Ansicht Mitigationsberichte

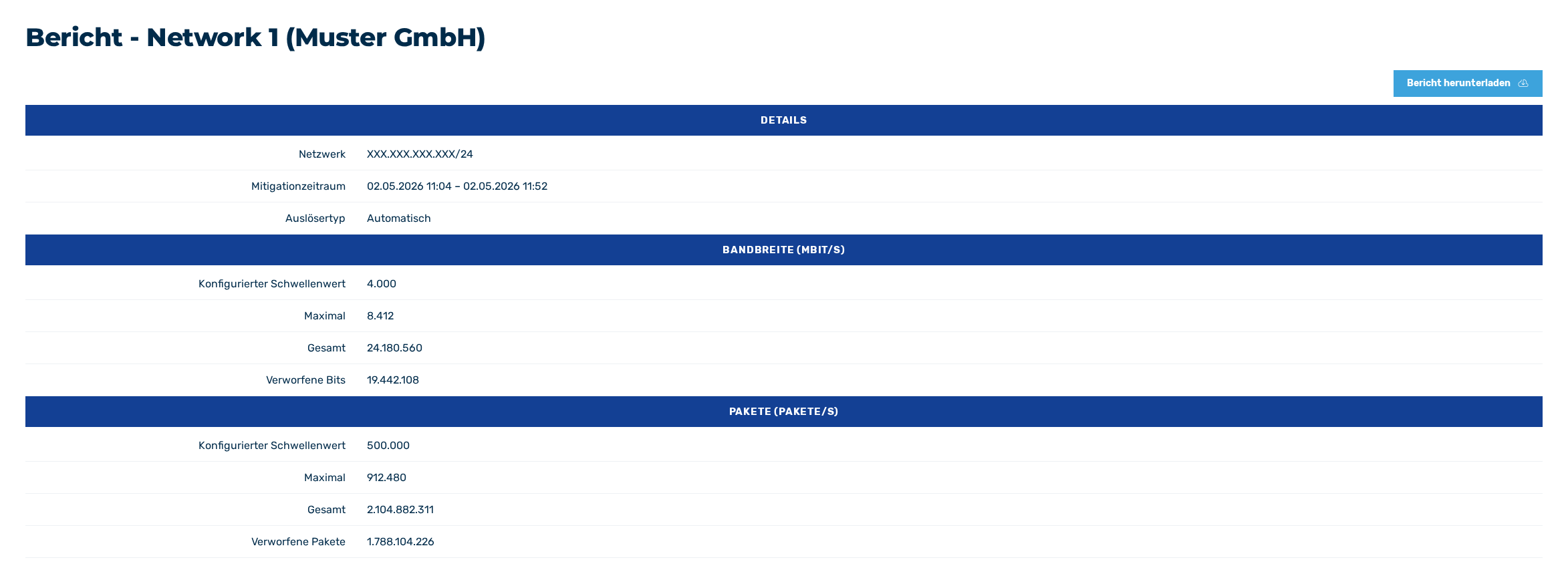

Die Ansicht Bericht - <Name des Berichtes> (<Name des Unternehmens>) stellt eine Übersicht über die einzelnen Daten zur Verfügung, die während der erfolgreichen Mitigation erfasst wurden.
Folgende Informationen werden Ihnen in der Tabelle Details angezeigt:
| Element | Beschreibung |
|---|---|
| Netzwerk | Die IP-Adresse des Netzwerkes. |
| Mitigationzeitraum | Zeigt die Zeitspanne an, in der die Mitigation durchgeführt wurde. |
| Bandbreite – Konfigurierter Schwellenwert | Zeigt den konfigurierten Bandbreiten-Schwellenwert an, bei dem die automatische Mitigation ausgelöst wird. |
| Bandbreite – Ausgelöst durch | Zeigt den Wert an, der die automatische Mitigation bei Überschreitung des Bandbreiten-Schwellenwertes ausgelöst hat. |
| Bandbreite – Maximal | Zeigt den Spitzenwert während der Mitigation an. |
| Bandbreite – Verworfene Bits | Zeigt die Anzahl der herausgefilterten Bits an. |
| Pakete – Konfigurierter Schwellenwert | Zeigt den konfigurierten Paketraten-Schwellenwert an, bei dem die automatische Mitigation ausgelöst wird. |
| Pakete – Ausgelöst durch | Zeigt den Wert an, der die automatische Mitigation bei Überschreitung des Paketraten-Schwellenwertes ausgelöst hat. |
| Pakete – Maximal | Zeigt den Spitzenwert während der Mitigation an. |
| Pakete – Verworfene Pakete | Zeigt die Anzahl der herausgefilterten Pakete an. |
| Auslösertyp | Zeigt an, ob die Mitigation manuell oder automatisch gestartet wurde. |
Darüber hinaus umfasst der Mitigationsbericht sieben Diagramme, die die folgenden Zeiträume abbilden:
- Auslastung des Netzwerkes der ersten 24 Stunden vor dem Start der Mitigation
- Auslastung des Netzwerkes vom Start bis zum Ende der Mitigation
Folgende Diagramme sind verfügbar:
| Element | Beschreibung |
|---|---|
| Bandbreite pro Ziel-IP | Dieses Diagramm zeigt die Bandbreite pro Sekunde für die verfügbaren Ziel-IPs an. |
| Pakete/s pro Ziel-IP | Dieses Diagramm zeigt, wie viele Pakete pro Sekunde an die jeweiligen Ziel-IPs gesendet wurden. |
| Pakete/s pro Herkunftsland | Dieses Diagramm zeigt die Anzahl der empfangenen Pakete pro Sekunde, aufgeschlüsselt nach Herkunftsland, an. Die Herkunftsländer der Pakete werden dabei mit Ihrem internationalen Ländercode angegeben, z. B. DE für Deutschland oder GB für Großbritannien. |
| Pakete/s pro ASN | Dieses Diagramm zeigt, wie viele Pakete pro Sekunde von einer bestimmten Quell-ASN (Autonomous System Number) empfangen wurden. In der Legende unterhalb des Diagramms finden Sie die zugehörigen Namen der ASNs. |
| Pakete/s pro Protokoll | Dieses Diagramm zeigt die Anzahl der empfangenen Pakete pro Sekunde, gruppiert nach dem Übertragungsprotokoll, an. In der Legende unterhalb des Diagramms finden Sie die Namen der erfassten Protokolle, z. B. ICMP, TCP, UDP. |
| Pakete pro Ziel-Port | Dieses Diagramm zeigt die Anzahl der empfangenen Pakete pro Sekunde für den Ziel-Port an. In der Legende unterhalb der Diagramme finden Sie die Nummern der erfassten Ports. |
| Pakete pro Quell-Port | Dieses Diagramm zeigt die Anzahl der empfangenen Pakete pro Sekunde für den Quell-Port an. In der Legende unterhalb der Diagramme finden Sie die Nummern der erfassten Ports. |
| Legendenfilter | Zusätzlich zu den Filtern oberhalb der Diagramme gibt es Diagramm-spezifische Filter, die über die Werte in der Legende gesetzt werden können. Folgende Filter sind vorhanden:
|
Über die Schaltfläche Bericht herunterladen können Sie die Berichte als PDF herunterladen.
